A* 기반 주행 실습(easy map)
A* 기반 주행 실습(hard map)
객체 검출 시 비상정지 기능 추가하기(robotflow + yolo)
import rclpy
from rclpy.node import Node
from rclpy.qos import QoSProfile, ReliabilityPolicy, DurabilityPolicy, HistoryPolicy
from nav_msgs.msg import OccupancyGrid
import numpy as np
class MapReader(Node):
def __init__(self):
super().__init__('step1_map_reader')
# 맵 속성들 (콜백에서 채워짐)
self.map_data = None
self.map_resolution = 0.05
self.map_width = 0
self.map_height = 0
self.map_origin = [0.0, 0.0]
# map_server는 TRANSIENT_LOCAL로 맵을 발행하므로 구독자도 동일 QoS 필요
map_qos = QoSProfile(
reliability=ReliabilityPolicy.RELIABLE,
durability=DurabilityPolicy.TRANSIENT_LOCAL,
history=HistoryPolicy.KEEP_LAST,
depth=1
)
self.subscription = self.create_subscription(
OccupancyGrid,
'/map',
self.map_callback,
map_qos
)
self.get_logger().info("Map Reader Started. Waiting for /map ...")
def map_callback(self, msg):
self.map_resolution = msg.info.resolution
self.map_width = msg.info.width
self.map_height = msg.info.height
self.map_origin = [msg.info.origin.position.x, msg.info.origin.position.y]
# 1D -> 2D: shape = (height, width) 즉 [y][x]로 접근
self.map_data = np.array(msg.data).reshape((self.map_height, self.map_width))
# 맵 셀 값 통계 (벽/빈공간/미확인)
unique, counts = np.unique(self.map_data, return_counts=True)
stats = dict(zip(unique.tolist(), counts.tolist()))
self.get_logger().info(
f"Map Received: {self.map_width} x {self.map_height} "
f"@ {self.map_resolution} m/cell"
)
self.get_logger().info(
f"Origin (world): ({self.map_origin[0]:.2f}, {self.map_origin[1]:.2f})"
)
self.get_logger().info(f"Cell stats: {stats}")
def main(args=None):
rclpy.init(args=args)
node = MapReader()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
1
export TURTLEBOT3_MODEL=waffle_pi
cd ~/turtlebot3_ws
source install/setup.bash
ros2 launch my_bot tb3_localization.launch.py
2
source ~/turtlebot3_ws/install/setup.bash
ros2 run my_astar step1_map_reader[INFO] [1776990271.447258558] [step1_map_reader]: Map Reader Started. Waiting for /map ...
[INFO] [1776990272.324598076] [step1_map_reader]: Map Received: 111 x 103 @ 0.05000000074505806 m/cell
[INFO] [1776990272.325036873] [step1_map_reader]: Origin (world): (-2.96, -2.59)
[INFO] [1776990272.325358542] [step1_map_reader]: Cell stats: {0: 10709, 100: 724}
turtlebot3_ws/src/my_astar/my_astar/step2_pose_goal.py
Notion 공유 코드 + QoS 수정 + 로그 개선
import rclpy
from rclpy.node import Node
from rclpy.qos import QoSProfile, ReliabilityPolicy, DurabilityPolicy, HistoryPolicy
from geometry_msgs.msg import PoseStamped, PoseWithCovarianceStamped
from math import atan2, degrees
class PoseGoalListener(Node):
def __init__(self):
super().__init__('step2_pose_goal')
self.current_pose = [0.0, 0.0] # 현재 위치 [x, y]
self.current_yaw = 0.0 # 현재 방향 (radians)
self.goal_pose = None # 목적지 [x, y] (아직 없음)
# AMCL은 /amcl_pose를 TRANSIENT_LOCAL로 발행
amcl_qos = QoSProfile(
reliability=ReliabilityPolicy.RELIABLE,
durability=DurabilityPolicy.TRANSIENT_LOCAL,
history=HistoryPolicy.KEEP_LAST,
depth=1
)
self.sub_pose = self.create_subscription(
PoseWithCovarianceStamped,
'/amcl_pose',
self.pose_callback,
amcl_qos
)
# /goal_pose는 RViz가 기본 QoS(VOLATILE)로 발행
self.sub_goal = self.create_subscription(
PoseStamped,
'/goal_pose',
self.goal_callback,
10
)
self.get_logger().info("Pose/Goal Listener Started.")
self.get_logger().info(" - Set initial pose in RViz: [2D Pose Estimate]")
self.get_logger().info(" - Set goal in RViz: [2D Goal Pose]")
def pose_callback(self, msg):
self.current_pose = [
msg.pose.pose.position.x,
msg.pose.pose.position.y
]
# 쿼터니언 -> yaw 변환
# 쿼터니언: x, y, z, w 4개 값으로 3D 회전 표현
# 2D 평면에선 x=y=0, z와 w만 의미 있음 (z축 중심 회전)
q = msg.pose.pose.orientation
self.current_yaw = atan2(
2.0 * (q.w * q.z + q.x * q.y),
1.0 - 2.0 * (q.y * q.y + q.z * q.z)
)
self.get_logger().info(
f"Current: ({self.current_pose[0]:.2f}, {self.current_pose[1]:.2f}) "
f"Yaw: {self.current_yaw:.2f} rad ({degrees(self.current_yaw):.1f}°)"
)
def goal_callback(self, msg):
self.goal_pose = [msg.pose.position.x, msg.pose.position.y]
self.get_logger().info(
f"New Goal: ({self.goal_pose[0]:.2f}, {self.goal_pose[1]:.2f})"
)
# 현재 위치가 잡혀 있으면 거리도 같이 출력
if self.current_pose != [0.0, 0.0]:
dx = self.goal_pose[0] - self.current_pose[0]
dy = self.goal_pose[1] - self.current_pose[1]
distance = (dx**2 + dy**2) ** 0.5
self.get_logger().info(f" Distance to goal: {distance:.2f} m")
def main(args=None):
rclpy.init(args=args)
node = PoseGoalListener()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
turtlebot3_ws/src/my_astar/setup.py 수정
'console_scripts': [
'step1_map_reader = my_astar.step1_map_reader:main',
'step2_pose_goal = my_astar.step2_pose_goal:main',
],
빌드
cd ~/turtlebot3_ws
colcon build --symlink-install --packages-select my_astar
source install/setup.bash
ros2 pkg executables my_astar
turtlebot3_ws/src/my_astar/my_astar/astar_core.py
"""
A* 경로 계획 알고리즘 + 좌표 변환 유틸리티.
ROS2에 의존하지 않는 순수 Python 모듈.
"""
import heapq
import math
# ==========================================
# 좌표 변환 유틸리티
# ==========================================
def world_to_grid(world_x, world_y, origin_x, origin_y, resolution):
"""
월드 좌표(m) -> 격자 좌표(cell).
반환: (grid_y, grid_x) - map_data[y][x] 접근 순서에 맞춤
"""
grid_x = int((world_x - origin_x) / resolution)
grid_y = int((world_y - origin_y) / resolution)
return (grid_y, grid_x)
def grid_to_world(grid_y, grid_x, origin_x, origin_y, resolution):
"""
격자 좌표(cell) -> 월드 좌표(m).
셀 중심을 월드 좌표로 반환.
"""
world_x = grid_x * resolution + origin_x + resolution / 2.0
world_y = grid_y * resolution + origin_y + resolution / 2.0
return (world_x, world_y)
# ==========================================
# A* 노드 클래스
# ==========================================
class AStarNode:
def __init__(self, parent=None, position=None):
self.parent = parent
self.position = position # (grid_y, grid_x)
self.g = 0
self.h = 0
self.f = 0
def __eq__(self, other):
return self.position == other.position
def __lt__(self, other):
return self.f < other.f
def __hash__(self):
return hash(self.position)
# ==========================================
# A* 경로 계획 메인 함수
# ==========================================
def astar_search(map_data, start, end, inflation_radius=2):
"""
격자 지도에서 A*로 최단 경로 탐색.
Parameters
----------
map_data : 2D numpy array (height, width)
0 = 빈 공간, 100 = 벽, -1 = 미확인 (벽으로 취급)
start : tuple (grid_y, grid_x)
end : tuple (grid_y, grid_x)
inflation_radius : int
벽 주변 몇 셀까지 "접근 금지"로 취급할지 (로봇 반지름 고려)
Returns
-------
list of (grid_y, grid_x) or None
경로 (시작 -> 끝). 경로 없으면 None.
"""
height, width = map_data.shape
# 시작/끝 범위 체크
if not _is_valid(start, map_data, inflation_radius):
return None
if not _is_valid(end, map_data, inflation_radius):
return None
start_node = AStarNode(None, start)
end_node = AStarNode(None, end)
open_list = []
heapq.heappush(open_list, start_node)
visited = set()
# 8방향 이동 (대각선 포함)
moves = [
(0, 1), (0, -1), (1, 0), (-1, 0), # 상하좌우: 비용 1
(1, 1), (1, -1), (-1, 1), (-1, -1) # 대각선: 비용 √2
]
# 탐색 한계 (안전장치: 맵 전체를 탐색 후에도 못 찾으면 포기)
max_iter = height * width
iter_count = 0
while open_list and iter_count < max_iter:
iter_count += 1
current_node = heapq.heappop(open_list)
if current_node.position in visited:
continue
visited.add(current_node.position)
# 목표 도착
if current_node.position == end_node.position:
path = []
cur = current_node
while cur is not None:
path.append(cur.position)
cur = cur.parent
return path[::-1]
# 이웃 탐색
for move in moves:
ny = current_node.position[0] + move[0]
nx = current_node.position[1] + move[1]
neighbor_pos = (ny, nx)
if neighbor_pos in visited:
continue
if not _is_valid(neighbor_pos, map_data, inflation_radius):
continue
# 이동 비용 (대각선이면 √2, 아니면 1)
step_cost = math.sqrt(2) if (move[0] != 0 and move[1] != 0) else 1.0
new_node = AStarNode(current_node, neighbor_pos)
new_node.g = current_node.g + step_cost
# 휴리스틱: 유클리드 거리 (대각선 이동 허용했으니 맨해튼보다 정확)
new_node.h = math.sqrt(
(ny - end_node.position[0]) ** 2 +
(nx - end_node.position[1]) ** 2
)
new_node.f = new_node.g + new_node.h
heapq.heappush(open_list, new_node)
return None # 경로 없음
def _is_valid(position, map_data, inflation_radius):
"""좌표가 맵 안이고, 주변 inflation_radius 내에 벽이 없는지 검사."""
y, x = position
height, width = map_data.shape
if y < 0 or y >= height or x < 0 or x >= width:
return False
# 해당 셀과 주변이 벽이 아닌지 (로봇 크기 고려)
for dy in range(-inflation_radius, inflation_radius + 1):
for dx in range(-inflation_radius, inflation_radius + 1):
ny, nx = y + dy, x + dx
if 0 <= ny < height and 0 <= nx < width:
if map_data[ny][nx] != 0: # 0이 아니면 벽 또는 미확인
return False
return True
# ==========================================
# 경로 후처리: 격자 경로 -> 월드 좌표 웨이포인트
# ==========================================
def grid_path_to_world(grid_path, origin_x, origin_y, resolution):
"""격자 경로를 월드 좌표 리스트로 변환."""
if grid_path is None:
return None
return [
grid_to_world(gy, gx, origin_x, origin_y, resolution)
for (gy, gx) in grid_path
]
def simplify_path(world_path, step=5):
"""
웨이포인트 솎아내기. A*는 셀 단위로 촘촘하게 찍혀서
Pure Pursuit이 따라가기 벅찰 수 있음.
step=5면 5셀마다 하나씩만 남김 + 끝점 항상 유지.
"""
if world_path is None or len(world_path) < 2:
return world_path
simplified = world_path[::step]
# 마지막 점은 반드시 포함
if simplified[-1] != world_path[-1]:
simplified.append(world_path[-1])
return simplified
# ==========================================
# 단독 테스트
# ==========================================
if __name__ == '__main__':
import numpy as np
# 수업 예시 맵과 동일한 구조 (0: 빈공간, 100: 벽)
# OccupancyGrid의 실제 값(0, 100)에 맞춰서 테스트
test_map = np.array([
[0, 0, 0, 0, 100, 0],
[100, 100, 100, 0, 100, 0],
[0, 0, 0, 0, 0, 0],
[0, 100, 100, 100, 100, 0],
[0, 0, 0, 0, 0, 0]
])
print("테스트 맵:")
for row in test_map:
print(' ' + ' '.join('#' if v != 0 else '.' for v in row))
start = (0, 0)
end = (4, 5)
print(f"\n경로 탐색: {start} -> {end}")
# inflation 0: 원본 맵 그대로 (수업 예제와 동일)
path = astar_search(test_map, start, end, inflation_radius=0)
if path is None:
print("경로 없음")
else:
print(f"격자 경로 ({len(path)}개):")
for p in path:
print(f" {p}")
# 좌표 변환 테스트 (가상의 맵 파라미터)
world_path = grid_path_to_world(path, origin_x=-1.0, origin_y=-1.0, resolution=0.5)
print(f"\n월드 경로 (변환 예시, origin=(-1,-1), res=0.5):")
for wp in world_path:
print(f" ({wp[0]:.2f}, {wp[1]:.2f})")
A* 로직 검증
cd ~/turtlebot3_ws/src/my_astar/my_astar
python3 astar_core.pysteezer@DESKTOP-TF8J569:~/turtlebot3_ws/src/my_astar/my_astar$ python3 astar_core.py
테스트 맵:
. . . . # .
# # # . # .
. . . . . .
. # # # # .
. . . . . .
경로 탐색: (0, 0) -> (4, 5)
격자 경로 (7개):
(0, 0)
(0, 1)
(0, 2)
(1, 3)
(2, 4)
(3, 5)
(4, 5)
월드 경로 (변환 예시, origin=(-1,-1), res=0.5):
(-0.75, -0.75)
(-0.25, -0.75)
(0.25, -0.75)
(0.75, -0.25)
(1.25, 0.25)
(1.75, 0.75)
(1.75, 1.25)
최종 노드
turtlebot3_ws/src/my_astar/my_astar/astar_follower.py
turtlebot3_ws/src/my_astar/setup.py
'console_scripts': [
'step1_map_reader = my_astar.step1_map_reader:main',
'step2_pose_goal = my_astar.step2_pose_goal:main',
'astar_follower = my_astar.astar_follower:main',
],
빌드
cd ~/turtlebot3_ws
colcon build --symlink-install --packages-select my_astar
source install/setup.bash
ros2 pkg executables my_astar
1
export TURTLEBOT3_MODEL=waffle_pi
cd ~/turtlebot3_ws
source install/setup.bash
ros2 launch my_bot tb3_localization.launch.py
Rviz 2D Pose Estimate
2
source ~/turtlebot3_ws/install/setup.bash
ros2 run my_astar astar_follower

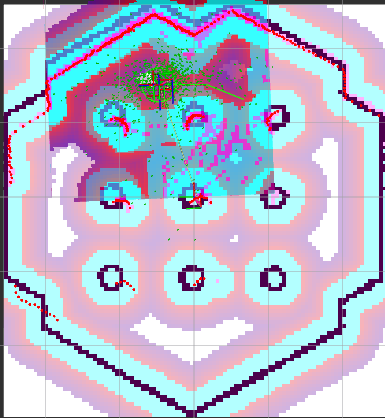

Rviz / Displays Add -> By topic(/planned_path) -> Path -> OK
3
source ~/turtlebot3_ws/install/setup.bash
ros2 topic pub --once /goal_pose geometry_msgs/msg/PoseStamped "{
header: {frame_id: 'map'},
pose: {
position: {x: 1.5, y: 0.5, z: 0.0},
orientation: {x: 0.0, y: 0.0, z: 0.0, w: 1.0}
}
}"steezer@DESKTOP-TF8J569:~$ ros2 run my_astar astar_follower
[INFO] [1776991997.658997026] [astar_follower]: A* Follower Started.
[INFO] [1776991997.659385412] [astar_follower]: Waiting for: /map, /amcl_pose, /goal_pose
[INFO] [1776991997.660332254] [astar_follower]: Map loaded: 111x103 origin=(-2.96, -2.59)
[INFO] [1776992081.526113831] [astar_follower]: Goal received: (1.50, 0.50)
[INFO] [1776992081.526591542] [astar_follower]: A* search: start_grid=(38, 85), end_grid=(61, 89)
[INFO] [1776992081.560511470] [astar_follower]: A* found path: 24 cells
[INFO] [1776992081.560989996] [astar_follower]: Simplified waypoints: 6 (step=5)
[INFO] [1776992089.742431945] [astar_follower]: Goal reached!
Notion 정답 코드
import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Twist, PoseStamped, PoseWithCovarianceStamped
from nav_msgs.msg import OccupancyGrid, Path
from math import pow, atan2, sqrt, sin, cos, pi
import heapq
import numpy as np
class NodeAStar:
def __init__(self, parent=None, position=None):
self.parent = parent
self.position = position
self.g = 0
self.h = 0
self.f = 0
def __eq__(self, other): return self.position == other.position
def __lt__(self, other): return self.f < other.f
class IntegratedNavigation(Node):
def __init__(self):
super().__init__('integrated_navigation')
# 여기가 바로 당신들이 수정할 파라미터
self.lookahead_dist = 0.5 # 전방 주시 거리 : 멀리 보냐, 가까이 보냐에 따른 차이 발생함
self.linear_vel = 0.2 # 이동 속도 : 느리냐, 빠르냐에 따른 차이 발생함
self.stop_tolerance = 0.15 # 도착 인정 거리 : 가까우면 멈추냐, 멀어도 멈추냐에 따른 차이 발생함
# 장애물에 부딪히지 않기 위한 안전거리 (x칸)
self.safety_margin = 4
self.map_data = None
self.map_resolution = 0.05
self.map_origin = [0.0, 0.0]
self.map_width = 0
self.map_height = 0
self.current_pose = None
self.current_yaw = 0.0
self.global_path = []
self.path_index = 0
self.pub_cmd = self.create_publisher(Twist, '/cmd_vel', 10)
self.pub_path = self.create_publisher(Path, '/planned_path', 10)
self.sub_map = self.create_subscription(OccupancyGrid, '/map', self.map_callback, 10)
self.sub_pose = self.create_subscription(PoseWithCovarianceStamped, '/amcl_pose', self.pose_callback, 10)
self.sub_goal = self.create_subscription(PoseStamped, '/goal_pose', self.goal_callback, 10)
# 이 주기를 바꾸는 것도 주행 퍼포먼스에 영향을 줄 수 있음
self.timer = self.create_timer(0.1, self.control_loop)
self.get_logger().info("Let's Run!")
def map_callback(self, msg):
self.map_resolution = msg.info.resolution
self.map_width = msg.info.width
self.map_height = msg.info.height
self.map_origin = [msg.info.origin.position.x, msg.info.origin.position.y]
self.map_data = np.array(msg.data).reshape((self.map_height, self.map_width))
def pose_callback(self, msg):
self.current_pose = [msg.pose.pose.position.x, msg.pose.pose.position.y]
q = msg.pose.pose.orientation
self.current_yaw = atan2(2.0*(q.w*q.z + q.x*q.y), 1.0-2.0*(q.y*q.y + q.z*q.z))
def goal_callback(self, msg):
if self.map_data is None or self.current_pose is None: return
goal_pose = [msg.pose.position.x, msg.pose.position.y]
start_grid = self.world_to_grid(self.current_pose)
goal_grid = self.world_to_grid(goal_pose)
self.get_logger().info("Calculating Path...")
path_grid = self.run_astar(start_grid, goal_grid)
if path_grid:
self.global_path = [self.grid_to_world(p) for p in path_grid]
self.path_index = 0
self.publish_path_viz()
self.get_logger().info("Path Found! Go!")
else:
self.get_logger().warn("No Path Found.")
def check_safety(self, y, x) :
margin = self.safety_margin
for r in range(y - margin, y + margin + 1):
for c in range(x - margin, x + margin + 1):
if 0 <= r < self.map_height and 0 <= c < self.map_width:
if self.map_data[r][c] != 0: # 0이 아닌 게 장애물
return False
return True
def run_astar(self, start, end):
if not (0 <= start[0] < self.map_height and 0 <= start[1] < self.map_width): return None
if not (0 <= end[0] < self.map_height and 0 <= end[1] < self.map_width): return None
start_node = NodeAStar(None, start)
end_node = NodeAStar(None, end)
open_list = []
heapq.heappush(open_list, start_node)
visited = set()
moves = [(0,1), (0,-1), (1,0), (-1,0), (1,1), (1,-1), (-1,1), (-1,-1)]
while open_list:
current_node = heapq.heappop(open_list)
if current_node.position in visited: continue
visited.add(current_node.position)
if current_node.position == end_node.position:
path = []
current = current_node
while current:
path.append(current.position)
current = current.parent
return path[::-1]
for move in moves:
ny, nx = current_node.position[0] + move[0], current_node.position[1] + move[1]
if not (0 <= ny < self.map_height and 0 <= nx < self.map_width): continue
if self.map_data[ny][nx] != 0: continue
if not self.check_safety(ny, nx) : continue
new_node = NodeAStar(current_node, (ny, nx))
new_node.g = current_node.g + 1
new_node.h = sqrt((ny - end[0])**2 + (nx - end[1])**2)
new_node.f = new_node.g + new_node.h
heapq.heappush(open_list, new_node)
return None
# 경로는 에이스타가 구해줬다는 가정 하에, 나는 이동만 하면 돼!
def control_loop(self):
if not self.global_path: return
final_goal = self.global_path[-1] # 목적지
# 목적지까지 가기 위해 계산해 본 거리
dist_to_final = sqrt((final_goal[0]-self.current_pose[0])**2 + (final_goal[1]-self.current_pose[1])**2)
if dist_to_final < self.stop_tolerance:
self.global_path = []
self.stop_robot()
return
# 도착 지점의 좌표
target_x, target_y = final_goal
# 경로가 점 10개짜리 경로라고 쳐봐....
# 그러면 10번의 인덱싱을 할 수 있는거야!
for i in range(self.path_index, len(self.global_path)):
px, py = self.global_path[i]
dist = sqrt((px - self.current_pose[0])**2 + (py - self.current_pose[1])**2)
# 내가 주시하는 거리보다 조금 먼 정도의 목적지를 설정
if dist >= self.lookahead_dist:
target_x, target_y = px, py # 적절한 타겟으로 갱신!
self.path_index = i
break
# 새로 갱신한 현실적인 목적지까지의 거리 기반으로 계산
dx = target_x - self.current_pose[0]
dy = target_y - self.current_pose[1]
alpha = atan2(dy, dx) - self.current_yaw
if alpha > pi: alpha -= 2*pi
elif alpha < -pi: alpha += 2*pi
angular_velocity = self.linear_vel * (2.0 * sin(alpha)) / self.lookahead_dist
cmd = Twist()
cmd.linear.x = self.linear_vel
cmd.angular.z = angular_velocity
if cmd.angular.z > 1.0: cmd.angular.z = 1.0
if cmd.angular.z < -1.0: cmd.angular.z = -1.0
self.pub_cmd.publish(cmd)
def world_to_grid(self, world):
return (int((world[1]-self.map_origin[1])/self.map_resolution), int((world[0]-self.map_origin[0])/self.map_resolution))
def grid_to_world(self, grid):
return [(grid[1]*self.map_resolution)+self.map_origin[0], (grid[0]*self.map_resolution)+self.map_origin[1]]
def publish_path_viz(self):
msg = Path()
msg.header.frame_id = 'map'
for p in self.global_path:
ps = PoseStamped()
ps.pose.position.x, ps.pose.position.y = p[0], p[1]
msg.poses.append(ps)
self.pub_path.publish(msg)
def stop_robot(self):
self.pub_cmd.publish(Twist())
def main(args=None):
rclpy.init(args=args)
node = IntegratedNavigation()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
finally:
node.stop_robot()
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()실습 과제 : 주행 완료 확인 후 마지막 추가 사항
특정 객체 검출 시 ‘비상정지’ 기능 추가하기. 완료된 경우에는…
- 깃허브 저장소 생성 및 코드 업로드 (주행 노드가 포함된 패키지)
TurtleBot3 Waffle Pi + Gazebo 시뮬레이션 환경에서 YOLOv8 객체 검출을 활용한 비상정지 주행 노드 패키지
로봇이 일정 속도로 주행하다가, PC 웹캠 영상에서 특정 객체(스마트폰)가 검출되면 즉시 정지하고, 객체가 사라지면 자동으로 주행을 재개한다.
[PC Webcam]
v
[Windows Flask Server] -- http://<WIN_HOST>:8080/stream
v
[webcam_bridge] -> /camera/webcam/image_raw
v
[yolo_detector] -> /emergency_stop
/camera/webcam/detection
v
[emergency_stop] <- /cmd_vel_raw
-> /cmd_vel
^
[goal_driver] -> /cmd_vel_raw
v

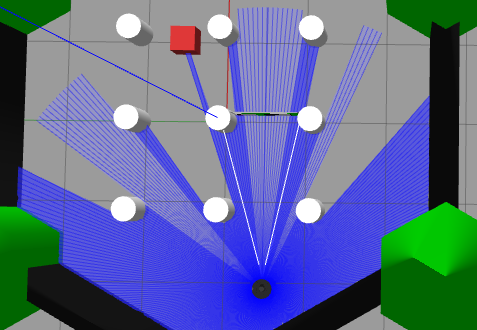

[Gazebo / TurtleBot3]
- OS : Ubuntu 22.04 (WSL2)
- ROS2 : Humble
- Gazebo : Classic 11.10
- Python : 3.10
- 추가 의존: ultralytics, opencv-python, cv_bridge
- pip install ultralytics opencv-python sudo apt install ros-humble-cv-bridge ros-humble-gazebo-ros-pkgs
노드역할입력 토픽출력 토픽
| webcam_bridge | HTTP 스트림 -> ROS2 이미지 발행 | (HTTP) | /camera/webcam/image_raw |
| yolo_detector | YOLOv8 추론, 목표 클래스 검출 | /camera/webcam/image_raw | /emergency_stop, /camera/webcam/detection |
| emergency_stop | 속도 명령 필터, 신호 시 정지 | /cmd_vel_raw, /emergency_stop | /cmd_vel |
| goal_driver | 상수 속도 명령 발행 | - | /cmd_vel_raw |
emergency_stop_nav/
v emergency_stop_nav/
| ^ __init__.py
| ^ goal_driver.py <- 주행 명령 발행
| ^ webcam_bridge.py <- HTTP 스트림 구독 -> 이미지 발행
| ^ yolo_detector.py <- YOLO 추론, 비상정지 신호 발행
| ^ emergency_stop.py <- 속도 명령 필터
v launch/
| ^ gazebo_world.launch.py <- Gazebo + TurtleBot3 스폰
| ^ bringup.launch.py <- 전체 시스템 단일 실행
v worlds/
| ^ custom_world.world <- 장애물 포함 커스텀 월드
v config/
| ^ yolov8n.pt <- YOLO 가중치 (git 제외, 별도 다운로드)
v scripts/
| ^ webcam_server.py <- Windows 측 MJPEG 스트림 서버
^ package.xml
^ setup.py
^ README.md
cd ~/turtlebot3_ws
colcon build --packages-select emergency_stop_nav --symlink-install
source install/setup.bash
cd ~/turtlebot3_ws/src/emergency_stop_nav/config
python3 -c "from ultralytics import YOLO; YOLO('yolov8n.pt')"
config 폴더에 yolov8n.pt(약 6MB) 생성. 생성 후 재빌드 필요:
cd ~/turtlebot3_ws
colcon build --packages-select emergency_stop_nav --symlink-install
Windows PowerShell:
pip install flask opencv-python
cd <scripts 폴더>
python webcam_server.py
접속 확인 (Windows 브라우저):
http://localhost:8080
export TURTLEBOT3_MODEL=waffle_pi
export LIBGL_ALWAYS_SOFTWARE=1
export GAZEBO_MODEL_DATABASE_URI=""
ros2 launch emergency_stop_nav bringup.launch.py
20초 이내에 Gazebo가 뜨고, 그 뒤 웹캠 -> YOLO -> 필터 -> 주행 노드가 순차적으로 올라와 로봇이 자동 주행을 시작한다.
인자기본값설명
| linear_speed | 0.15 | 전진 속도 [m/s] |
| angular_speed | 0.0 | 회전 속도 [rad/s] |
| stream_url | http://172.30.64.1:8080/stream | 웹캠 HTTP 주소 |
ros2 launch emergency_stop_nav bringup.launch.py linear_speed:=0.3
ros2 launch emergency_stop_nav bringup.launch.py linear_speed:=0.1 angular_speed:=0.5
ros2 launch emergency_stop_nav bringup.launch.py stream_url:=http://192.168.0.10:8080/stream
ros2 run emergency_stop_nav goal_driver
ros2 run emergency_stop_nav webcam_bridge
ros2 run emergency_stop_nav yolo_detector
ros2 run emergency_stop_nav emergency_stop
- 로봇이 정의된 속도(linear=0.15 m/s)로 직진
- 웹캠 앞에 스마트폰이 들어오면 YOLO가 검출
- /emergency_stop 토픽에 true 발행
- 필터가 /cmd_vel을 0으로 덮어씀 -> 로봇 즉시 정지
- 스마트폰이 시야에서 사라지면 1초 후 자동 재개
- WSL2 + Gazebo Classic 환경 한정
- LIBGL_ALWAYS_SOFTWARE=1 설정 필요 (하드웨어 렌더링 시 gzclient 불안정)
- usbipd 대신 Windows 측 HTTP 스트림 서버 사용 (WSL에 웹캠 직접 attach 불가 환경 대응)
- 웹캠 스트림 약 8 FPS (WSL <-> Windows HTTP 전송 한계)
- YOLOv8n CPU 추론, 실시간성 제한
- Nav2 연동으로 목표 좌표 기반 주행
- 커스텀 클래스 학습으로 특정 객체 검출 정확도 향상
- 라이다 기반 충돌 회피와 비상정지 병합
- 실제 TurtleBot3 하드웨어 이식
'로보테크AI' 카테고리의 다른 글
| 융합_로보테크 AI 자율주행 로봇 개발자 과정-26/04/29 (0) | 2026.04.29 |
|---|---|
| 융합_로보테크 AI 자율주행 로봇 개발자 과정-26/04/28 (0) | 2026.04.28 |
| 융합_로보테크 AI 자율주행 로봇 개발자 과정-26/04/23 (0) | 2026.04.23 |
| 융합_로보테크 AI 자율주행 로봇 개발자 과정-26/04/22 (0) | 2026.04.22 |
| 융합_로보테크 AI 자율주행 로봇 개발자 과정-26/04/21[멘토링] (0) | 2026.04.21 |
